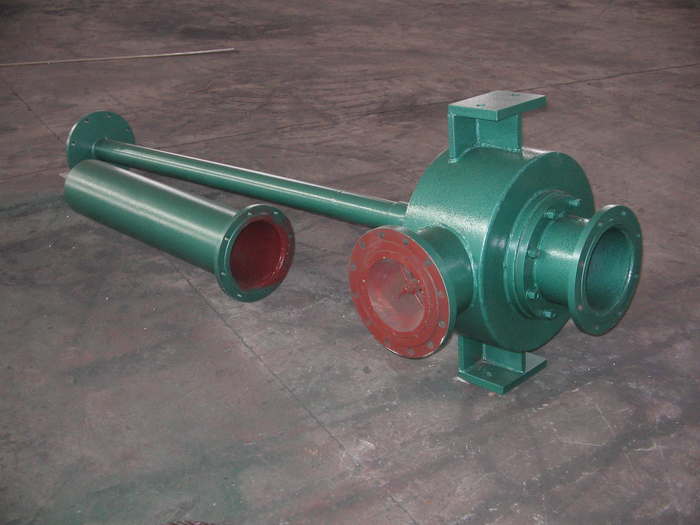

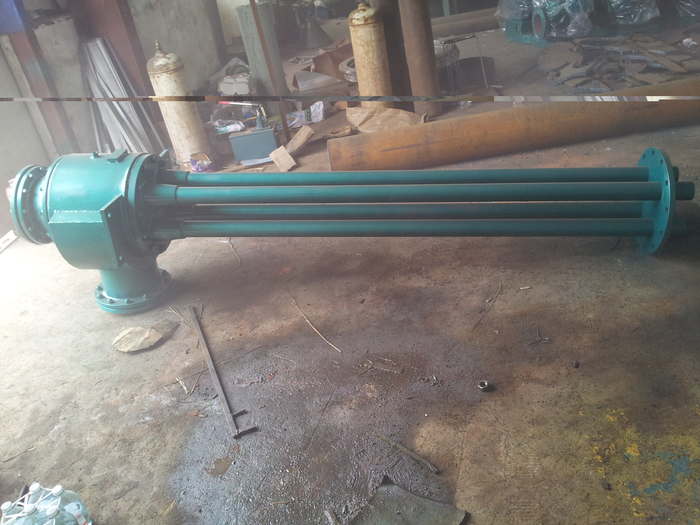

多通道射水抽氣器 單通道射水抽氣器
改進型射水抽氣器(單、多通道)
本系列產品用于大、中、小型火力發電廠汽輪機組抽吸凝汽器真空和其它需要抽真空的設備�！八� -- 氣噴射泵”即射水抽氣器，它除了具有結構簡單、安全可靠等優點，同時還具有以下特點：
1、不存在動、靜體的磨損，壽命損耗極低，抽吸內效率不受運行時間的影響，檢修間隔期長。
2、對工作環境水所含雜質的質量濃度及體積濃度要求低。
3、有良好的啟動性。
4、可實現余速利用,是國內節能降耗新產品。
改進型射水抽氣器技術說明:
1、用戶提供機組容量、就抽氣器型號、技術參數，原射水泵、電機參數。
2、確定更換目的：是以提高真空為主，還是保持目前真空以降低低耗為主。
3、提供原抽氣器進水管徑、空氣管徑及標高，以方便我公司生產的射水抽氣器參照執行，安裝時方便省時，減少勞動強度。
4、改造前我公司提供改造方案、效益分析報告一份、安裝圖一份，作為用戶參考文件。
改進型射水抽氣器安裝說明：
1、抽氣器本體出廠前已經過0.5Mpa水壓試驗和干空氣抽吸試驗，安裝后應該后應確保連接法蘭，真空表接頭等處嚴密不漏。
2、抽氣器進氣管與凝汽器空氣管連接長度應盡量短，以降低抽氣阻力。
3、抽氣器安裝應垂直，各段在組合時應嚴格對中，支撐支架應穩固。
4、抽氣器安裝高度應適中，減少壓力損失，排水管插入水箱深度以250mm-300mm為宜。
5、閉式循環因水溫逐漸升高，需要定時補充冷卻水，冷卻水盡可能補到水泵進口處，充分發揮其冷卻效果。
6、當每臺機組僅安裝一臺抽氣器時，空氣管路不必過高，當安裝兩臺抽氣器時，為避免水箱的水經備用抽氣器逆止閥返入凝汽器，其空氣連通管高度≥11m。
改進型射水抽氣器實例：
某電廠N50MW上汽機組，配套水抽技改為TD-20型后，水泵葉輪按要求進行切割，射水泵電流由102A下降為84.3A，機組真空由93Kpa提高到95Kpa，排汽溫度由42℃降低為38℃，利用新水抽的余速抽氣器，軸封風機停止投入，電流又節約5A。 |
|
